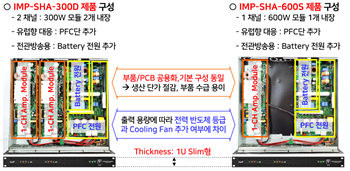

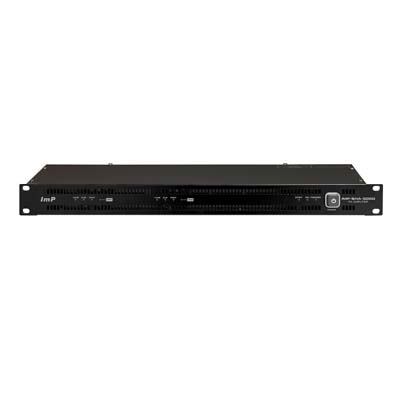

용도 ○ 건물의 대형화와 복합화에 따라 비상 방송용 앰프는 정해진 규격 사이즈에 출력 용량은 지속적으로 증가하는 추세임. 이에 따라 소형, 경량, 고효율이 요구되는 전관방송용 오디오 앰프 시스템에 적합함 ○ 종래 제품 대비 수명에 취약한 전해 캐패시터 뱅크가 없고 전원과 앰프가 단일화되어 전체적인 부품 수가 대폭 줄어듦. 따라서 장수명, 고신뢰도, 고효율이 요구되는 비상 방송용 오디오 앰프 시스템에 적합함 ○ Class D 오디오 앰프 시스템에서 전원과 앰프부를 단일화된 하나의 전력단인 300W 및 600W급 앰프모듈로 표준화 및 최적화 하였고, 시스템 출력 용량과 사양에 맞게 상기 앰프모듈을 Lego 블록 조립하듯 조합함으로써 다양한 사양의 오디오 앰프 시스템을 빠르게 구현하기 용이하므로 생산성과 생산단가 측면에서 유리함. 따라서 고객의 요구에 발 빠른 대응이 요구되는 고품질의 오디오 앰프 시스템에 적합함 ○ 중국 저가형 앰프의 시장 공세에 적극적으로 대응할 수 있는 고성능의 가격경쟁력을 갖춘 Class D 오디오 앰프에 적합함 ○ 1U 높이의 슬림화와 고효율·저발열 장점의 오디오 앰프로서 기존 전관방송용 오디오 앰프의 대체 가능 ○ 종래 제품 대비 본 제품은 역률개선기능을 추가함으로써 최근 국내외에서 강화되고 있는 역률 및 고조파 규제에 적합하며 특히 역률개선단이 추가되었음에도 불구하고 고효율을 보장한 제품임 구조 및 작동원리 ○ 구조 - 정류단: 단순정류기 또는 PFC(역률개선 회로)로 구현되어 DC전압을 발생 - 펄스발생부: 고정 주파수와 듀티로 발진 하여 상기 DC전압을 AC구형파로 변환 - 고주파변압부: AC구형파의 크기를 변압 - 펄스 폭변조부, 제어부: 변압된 AC구형파를 제어를 통해 펄스 폭 변조 동작 수행 - 필터부: 펄스 폭 변조된 신호에서 스위칭 성분을 필터링하여 스피커에 전달 ○ 작동원리 - 정류단으로부터 입력된 DC전압을 펄스 발생부와 변압부를 통해 AC구형파로 변환 후 펄스 폭변조부에 직접 인가함 - 이후 펄스 폭변조부는 상기 AC구형파를 입력 오디오 신호에 따른 제어 동작을 통해 일부 통과 및 일부 차단함으로써 펄스 폭 변조 동작을 수행함 - 상기 펄스 폭 변조된 신호는 필터를 거쳐 스피커에 인가되어 소리로 전환됨 제품의 사진 또는 계약도, 구성도 등
|
